Inducción en una bobina.

Para poder entender como funciona un transformador, un motor eléctrico u otro dispositivo o máquina eléctrica basada en bobinas, se hace necesario explicar como se produce el fenómeno de inducción eléctrica y, sobretodo, comprender como sucede la transferencia de potencia o energía.

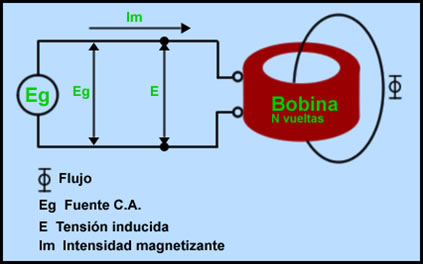

En el dibujo podemos observar una bobina de N vueltas con un núcleo de aire, alimentada con una fuente de alimentación Eg de corriente alterna. La bobina tiene una reactancia y, como tal, absorbe una intensidad Im. Si la resistencia de la bobina es mínima, tenemos que la siguiente ecuación: Im=Eg/Xm , donde Xm representa la reactancia de la bobina.

La intensidad Im se encuentra desfasada 90° respecto a la tensión Eg, mientras que el flujo Φ, se encuentra en sintonía con la intensidad. Esto es algo que ocurre en todos los circuitos inductivos.

La intensidad Im al paso por la bobina, crea una fuerza magnetomotriz o líneas de fuerzas electromotices que, a su vez, generan un flujo Φ. Al ser la alimentación de tensión alterna, se genera flujos de pico, es decir, flujos máximos :Φmax y flujos mínimos Φmin. Pero aquí solamente nos interesan los Φmax.

El flujo, a su vez genera una tensión eficaz E. Tanto la tensión eficaz E y la tensión aplicada Eg, tienen que ser iguales, porque como se puede observar en el dibujo, las dos tensiones se encuentran en las mismas líneas de alimentación.

Así tenemos que la ecuación que define las dos tensiones sería:

E=Eg=4,44*f*N*Φmax

Donde f representa la frecuencia; N el número de vueltas de la bobina; y el 4,44 es una constante cuyo valor exacto (para los sibaritas) es= 2*Π/√2.

La ecuación nos explica, que con una tensión Eg constante, el flujo Φ será constante.

El coeficiente de acoplamiento. El acoplamiento entre las bobinas primaria y secundaria es una medida física y, por lo tanto, se puede calcular. El calculo se realiza con la siguiente ecuación:

K=Φm1/ΦT ;en donde K es el coeficiente y no tiene unidades

El funcionamiento del transformador básico.

Hasta ahora hemos analizado como se comporta una sola bobina a la que se le induce una corriente eléctrica. Ahora vamos a realizar otro análisis para conocer qué sucede cuando se acoplan dos bobinas magnéticamente, es decir, cómo funciona un transformador.



Como podemos observar en el dibujo, tenemos una fuente de alimentación de tensión o corriente alterna Eg, dos bobinas (una llamada primaria y la otra llamada secundaria, con N vueltas o espiras, una tensión inducida en la bobina secundaria que denominamos E2, un flujo total ΦT que es la suma de dos flujos: el flujo mutuo Φm1 que corresponde al flujo que acopla magnéticamente a las dos bobinas más el flujo Φf1 que incide únicamente en la bobina primaria. La tensión E1 continua siendo igual a la tensión Eg. Y, también, hemos de indicar que se trata de un transformador en vacio porque no tiene una carga, además de que las dos bobinas están con un núcleo de aire. Es lo que se viene a denominar un transformador básico o elemental.

Las tensiones existentes en el circuito son dos. Entre los puntos 1 y 2 y, entre los puntos 3 y 4. Esto quiere decir, que entre cualquier otra combinación de puntos no existe tensión. Así que podemos decir, que las bobinas se encuentran aisladas en términos eléctricos.

El flujo Φm1 enlaza con su campo magnético las dos bobinas generando de esta forma una tensión E2. El flujo Φf1 solamente incide sobre las espiras de la bobina primaria y la podemos denominar como flujo de dispersión. El flujo ΦT es el flujo total, es decir la suma de los otros dos flujos. En el caso que las bobinas esten muy separadas, el flujo Φm1 es muy reducido y estaremos hablando de un acoplamiento de bobinas débil. Sin embargo, si juntamos las dos bobinas, el flujo Φm1 aumenta respecto al flujo ΦT y abremos conseguido un acoplamiento entre bobinas óptimo. Esta es la razón, por el cual, en la mayoría de los transformadores industriales se realizan los devanados de las bobinas uno encima del otro, para conseguir mejorar el acoplamiento.

Falta indicar, que con un acoplamiento débil, no solamente disminuye el flujo Φm1, también se reduce la tensión E2. Sin embargo, al acercar las dos bobinas, se aumenta el flujo Φm1 y, por tanto, se aumenta la tensión E2. Así, que la relación entre el flujo Φm1 y la tensión E2 es proporcional.
